SG41H不銹鋼Y型過濾器——過濾器系列【國海濾器】

日期：2012-06-30瀏覽： 來源:國海濾器



                    SG41H不銹鋼Y型過濾器——過濾器系列【國海濾器】 用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。

   SG41H不銹鋼Y型過濾器——過濾器系列 安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。

SG41H不銹鋼Y型過濾器 系列參數：


殼體材質 碳鋼WCB、 黃銅B62 不銹鋼304、316、316L
濾框濾網材質 不銹鋼304、316、316L
密封件材質 耐油石棉、丁腈橡膠、聚四氟乙烯
防爆級別 BS5501: IIA、IIB、IIC
環境溫度（℃） -30~380 -80~450
公稱壓力（MPa） 0.6~5.0（150Lb~600Lb）
過濾精度（目/in） 10~300

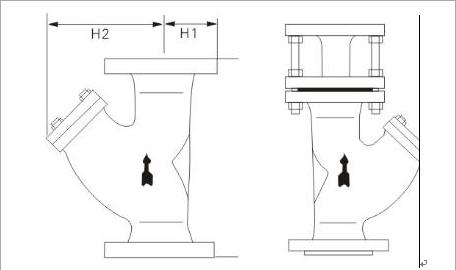

 圖紙設計：
圖紙設計系類：






通徑DN L D D1 D2 B f n-φ
15 140 95 65 45 14 2 4-φ14
20 150 105 75 55 14 2 4-φ14
25 160 115 85 65 14 2 4-φ14
32 180 135 100 78 16 3 4-φ18
40 200 145 110 85 16 3 4-φ18
50 220 160 125 100 16 3 4-φ18
65 260 180 145 120 18 3 4-φ18
80 310 195 160 135 20 3 8-φ18
100 350 215 180 155 20 3 8-φ18
125 400 245 210 185 22 3 8-φ18
150 450 280 240 210 24 3 8-φ23
200 500 335 295 265 26 3 12-φ23
250 550 405 355 320 30 3 12-φ25
300 580 460 410 375 30 4 12-φ25
350 760 520 470 435 34 4 16-φ25
400 800 580 525 485 36 4 16-φ30
450 900 640 585 535 44 4 20-φ30
